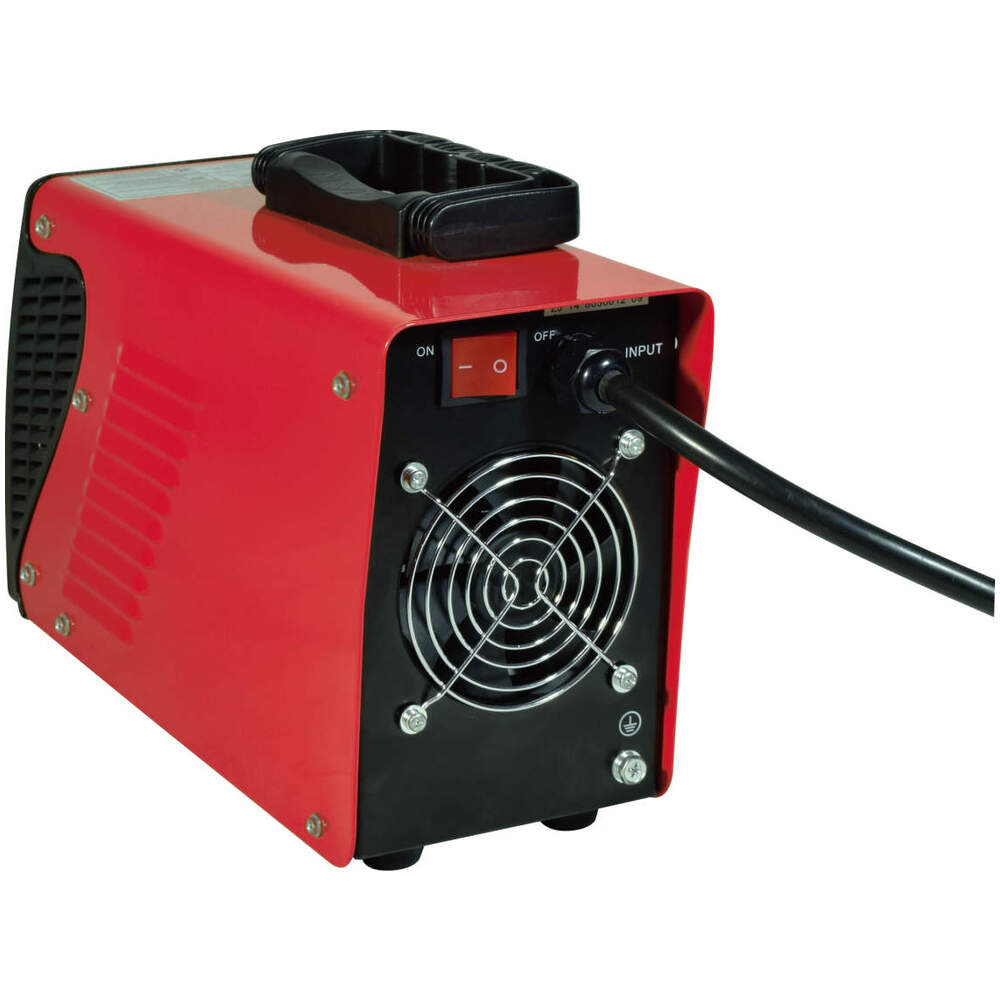

100V専用 インバーター直流溶接機 BMウェルダー100

製品発売日:2015/07/24

軽天工事業、サッシ・シャッター工事業などの業務用薄物溶接に!!

本製品は使用率20%です。
2分間使用したら8分間の休止が必要です。
※入力側ブレーカ30A以上推奨
※ホルダー・アースクリップは付属していません。

日動商品コードNo.06609

※2022年10月1日より価格改定しております。

BM1-100DA 114,000円(税別)

スペック表
右へスクロール
型式 BM1-100DA
仕様 屋内型
定格電圧 単相100V
周波数 50/60Hz
入力電圧範囲 85V~115V
電線長(m) 3m
電線種 VCT 2.0mm²✕3心
アース あり
入力プラグ ポッキンプラグ
容量 2.6KW
定格負荷電圧 24V
無負荷電圧 電防入:9V
電防切:105V
溶接電流(A) 100A
使用溶接棒(mm以内) 2.6
使用可能母材(mm) 1.0~5.0
出力側接続 M8ボルト・ナット
KVA 3.2KVA
使用率 20%
保護機能 電撃防止機能
使用環境温度 -35~45℃
出力側ケーブル 別売オプション
付属品 ・M8✕15六角アプセットボルトナットセット✕2個
・絶縁端子カバー(青)✕2個(57959)
サイズ W125✕D330✕H196mm
質量 5.1kg
JANコード 4937305050866
標準価格 114,000円(税別)
DXF図面 dxf
PDF図面 pdf
さらに表示

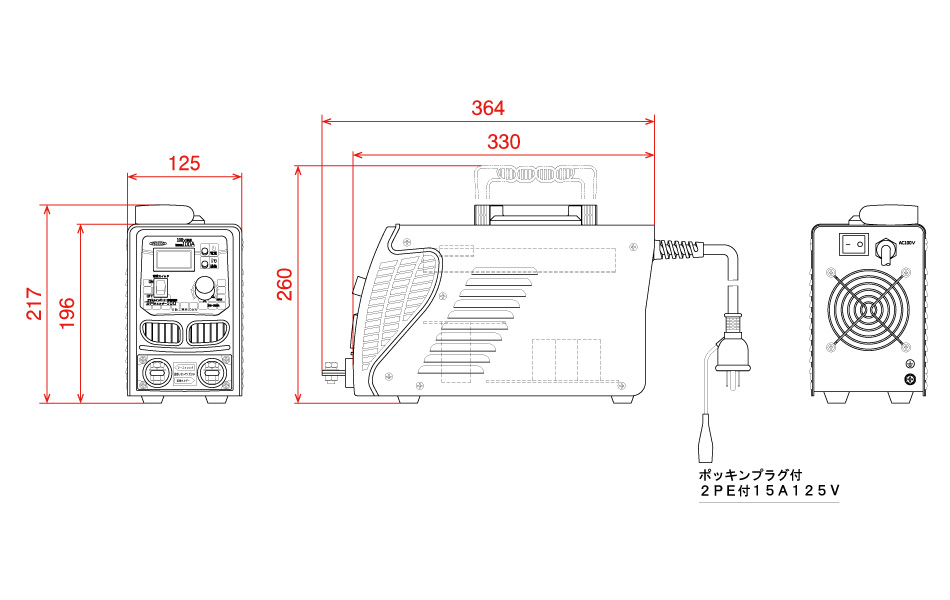

外形図
さらに表示

使用率とは

溶接中は溶接機本体の温度が上昇し内部回路を焼損したり絶縁強度低下などの原因になります。そのため温度上昇が許容範囲をこえないよう休止時間をもうける必要があります。
取扱説明書や銘板などに記載されている「使用率」はJISで定められた定義により、10分周期で定格電流を流した場合の許容値です。溶接時間と休止時間を含めた全時間に対する通電時間の割合を百分率であらわしています。1回の通電と休止に要する時間を周期とよび、アーク溶接機では一般に10分間としています。 したがって使用率が仮に40%の場合、10分間のうち4分間は定格電流で溶接でき、6分間は休止する必要があります。
※使用率は、使用条件(夏・冬)溶接棒の太さにより変動します。
