100V/200V兼用 インバーター直流溶接機 BMウェルダー1020
製品発売日：2015/08/20
現場の電源を選ばない、100Vも200Vもコレ1台！！
本製品は使用率50%です。
5分間使用したら5分間の休止が必要です。
- ※100V/入力側ブレーカー30A以上推奨
- ※200V/入力側ブレーカー50A以上推奨
- ※ホルダー・アースクリップは付属していません。
日動商品コードNo.06610
※2024年9月1日より価格改定しております。
BM12-1020DA 162,000円（税別）
スペック表
右へスクロール
| 型式 | BM12-1020DA |
|---|---|
| 仕様 | 屋内用 入力電圧自動切替式 |
| 定格電圧 | 単相100/200V |
| 入力電圧範囲 | 100V：80～120V 200V：180～250V |
| 電線長(m) | 2 |
| 電線種 | VCT 3.5mm²✕3心 |
| アース | あり |
| コード先端 | M6丸端子 |
| 容量 | 100V：2.6KW 200V：5.6KW |
| 定格負荷電圧 | 100V：24V 200V：28V |
| 無負荷電圧 | 100V：電防入9V/電防切105V 200V：電防入9V/電防切76V |
| 溶接電流(A) | 100V：100A 200V：200A |
| 使用溶接棒(mm以内) | 100V：2.6/200V：4.0 |
| 使用可能母材(mm) | 100Ｖ：1.0～5.0 200Ｖ：3.0～12.0 |
| 出力側接続 | M10ボルト・ナット |
| KVA | 100V：3.2KVA 200V：8.5KVA |
| 使用率 | 50% |
| 保護機能 | 電撃防止機能 |
| 使用環境温度 | -35～45℃ |
| 出力側ケーブル | 別売オプション |
| 付属品 | ・M10✕20六角ボルト座金組込式ナットセット✕2個 ・絶縁端子カバー（黄）✕2個（57960） |
| サイズ | W148✕D403✕H232mm |
| 質量 | 7.6kg |
| JANコード | 4937305052419 |
| 標準価格 | 162,000円（税別） |
| DXF図面 | dxf |
| PDF図面 | |
さらに表示 | |

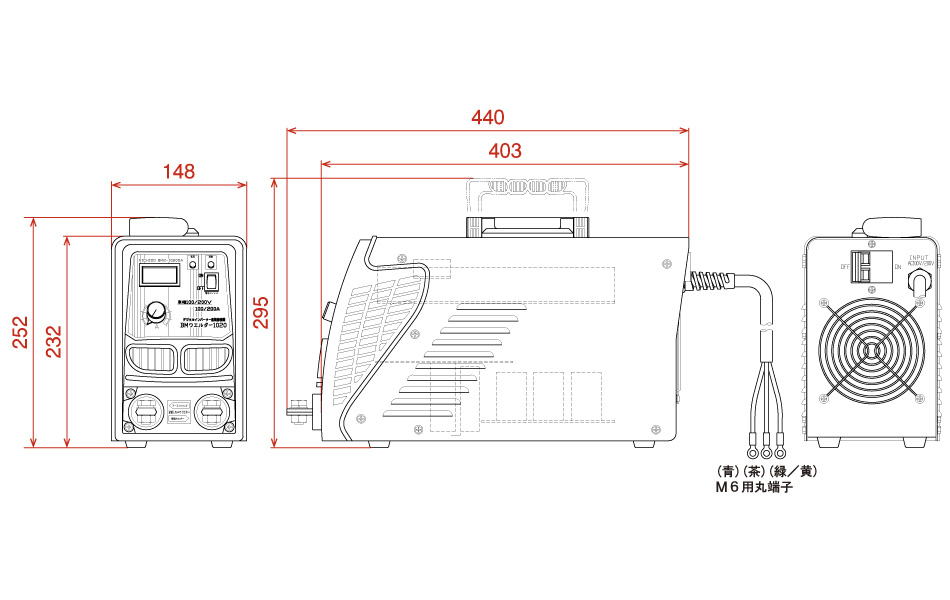

外形図
さらに表示

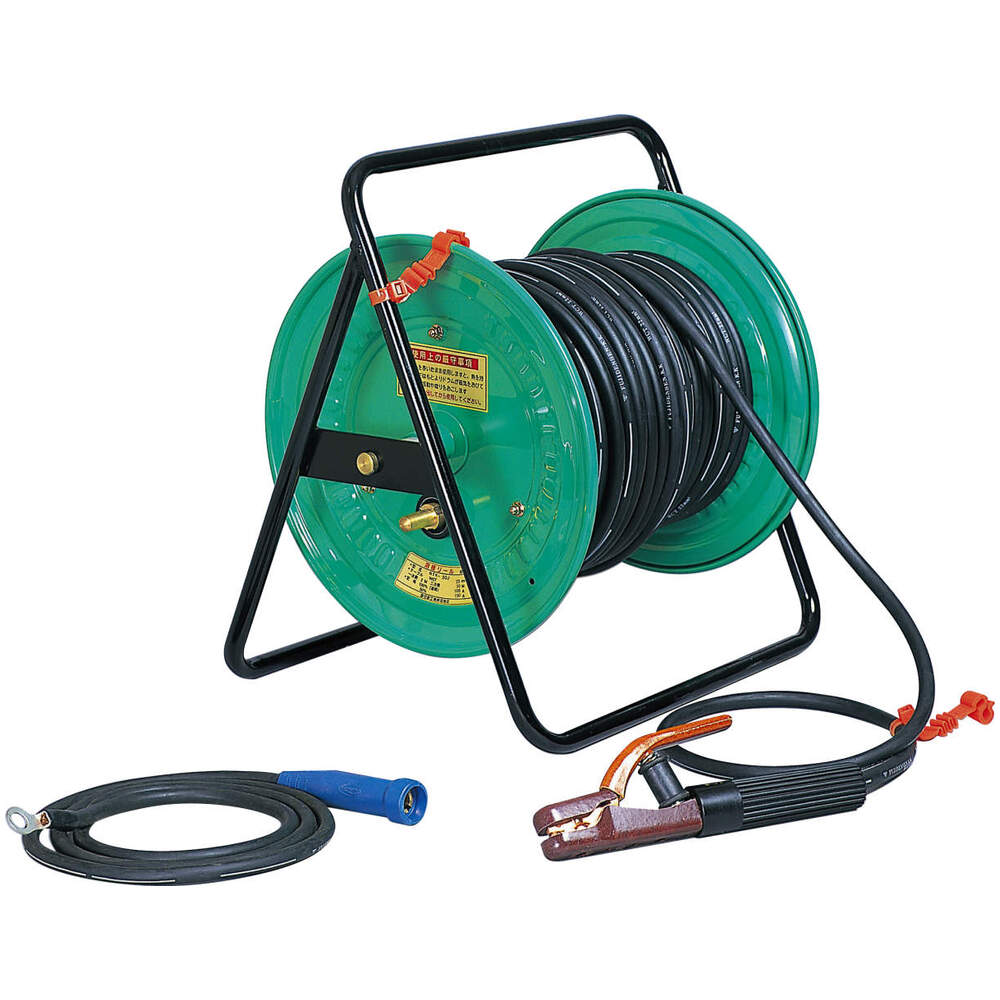

関連商品
さらに表示
使用率とは
溶接中は溶接機本体の温度が上昇し内部回路を焼損したり絶縁強度低下などの原因になります。そのため温度上昇が許容範囲をこえないよう休止時間をもうける必要があります。
取扱説明書や銘板などに記載されている「使用率」はJISで定められた定義により、10分周期で定格電流を流した場合の許容値です。溶接時間と休止時間を含めた全時間に対する通電時間の割合を百分率であらわしています。1回の通電と休止に要する時間を周期とよび、アーク溶接機では一般に10分間としています。 したがって使用率が仮に40％の場合、10分間のうち4分間は定格電流で溶接でき、6分間は休止する必要があります。
※使用率は、使用条件（夏・冬）溶接棒の太さにより変動します。
